فهم المشكلة: لماذا يعتبر الانعكاس الخلفي خطيرًا
يحدث الانعكاس الخلفي، المعروف أيضًا باسم الانعكاس الرجعي، عندما ينعكس جزء من شعاع الليزر عالي الطاقة مباشرة على طول مسار سقوطه بواسطة الأسطح البصرية، بما في ذلك العدسات نفسها أو قطعة العمل. هذا ليس مصدر إزعاج بسيط؛ إنه وضع الفشل الحرج في أنظمة الليزر. يمكن أن تنتقل الانعكاسات الخلفية غير المنضبطة إلى الخلف عبر مسار شعاعك، مما قد يصل إلى المكونات الحساسة ويلحق بها أضرارًا لا رجعة فيها مثل مصدر الليزر نفسه أو العوازل أو المعدِّلات. وهذا يؤدي إلى فترات توقف مكلفة، وإصلاحات، وظروف تشغيل غير آمنة. التحدي الأساسي هو أن كل واجهة من الهواء إلى الزجاج، حتى مع الطلاء المضاد للانعكاس، تعكس نسبة صغيرة من الضوء. مع الليزر عالي الطاقة، يمكن أن تمثل هذه النسبة الصغيرة طاقة ضوئية كبيرة تنتقل في الاتجاه الخاطئ.
الدفاع الأساسي: الاستخدام الاستراتيجي للطلاءات المضادة للانعكاس

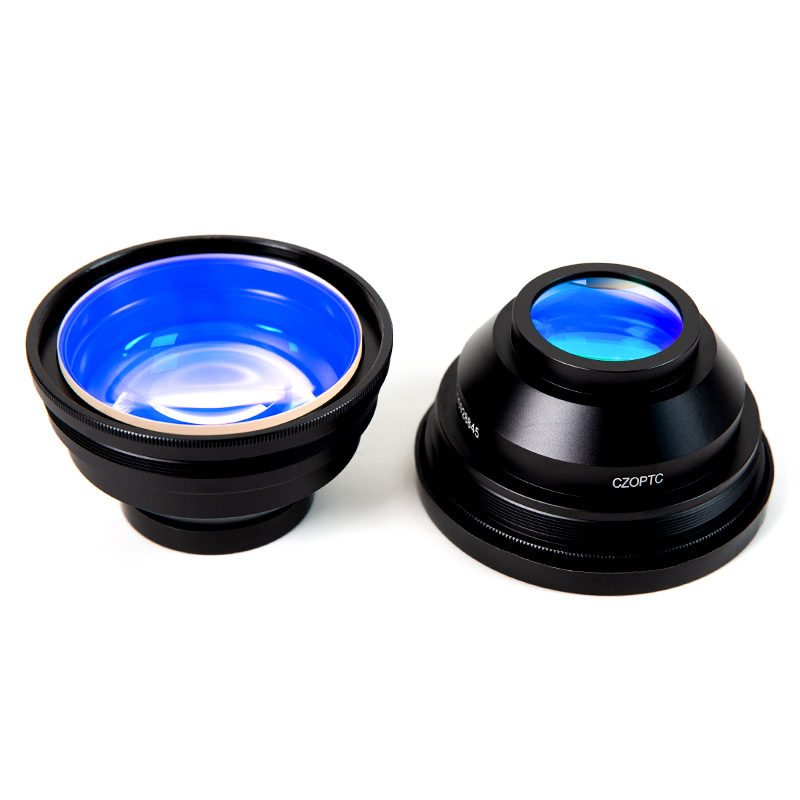

خط الدفاع الأول والأكثر أهمية هو تطبيق طبقات عالية الجودة مضادة للانعكاس (AR) على سطح منزلك. عدسة الليزر الضوئية . هذه الطلاءات ليست عامة. إنها عبارة عن مجموعات من الأغشية الرقيقة مصممة بدقة ومصممة لمعلمات محددة. يعمل الطلاء القياسي ذو الطبقة الواحدة على تقليل الانعكاس، ولكن بالنسبة لتطبيقات الليزر، فأنت بحاجة إلى طلاء على شكل حرف V أو طلاء AR واسع النطاق مصممة خصيصًا لطول موجة الليزر الخاص بك وزاوية الإصابة. يوفر الطلاء على شكل حرف V انعكاسًا منخفضًا للغاية (غالبًا أقل من 0.25%) عند طول موجي محدد، بينما تغطي الطلاءات ذات النطاق العريض نطاقًا واسعًا. المفتاح هو تحديد الطلاء ليتوافق مع المعلمات التشغيلية لجهاز الليزر أثناء عملية الشراء.
اختيار طلاء AR المناسب
- الطول الموجي لليزر: حدد الطول الموجي الأساسي الدقيق (على سبيل المثال، 1064 نانومتر، 10.6 ميكرومتر، 532 نانومتر). لا تستخدم عدسة مطلية بدقة 1064 نانومتر مع ليزر 1030 نانومتر.
- كثافة الطاقة: تأكد من أن عتبة تلف الطلاء (المقاسة بـ J/cm² أو W/cm²) تتجاوز ذروة الليزر ومتوسط الطاقة على سطح العدسة.
- زاوية الإصابة: اذكر الزاوية المقصودة سيكون أداء الطلاء المُحسّن لـ 0 درجة (الحدوث الطبيعي) سيئًا عند 45 درجة.
- الاستقطاب: بالنسبة لأشعة الليزر عالية الاستقطاب، فكر في الطلاءات المُحسّنة لاستقطاب S أو P لتقليل الانعكاس لتلك الحالة المحددة.
التصميم الميكانيكي والبصري للتحكم في الانعكاس
وبعيدًا عن الطلاء، يعد الترتيب المادي لنظامك البصري أمرًا بالغ الأهمية. الهدف هو التأكد من توجيه أي انعكاسات متبقية بعيدًا عن المكونات الحساسة إلى مسار آمن وممتص. يتضمن ذلك دراسة متأنية لاتجاه العدسة وتخطيط النظام.
إسفين العدسة والتوجيه
لا تستخدم أبدًا نافذة ذات لوحة متوازية تمامًا كحامل للعدسة أو واقي في مسار الشعاع. استخدم دائمًا العدسات ذات الإسفين الميكانيكي المدمج (غالبًا بضع درجات) أو قم بتركيب العدسات المحدبة المسطحة عمدًا بحيث يواجه السطح المنحني الجانب عالي الطاقة. تضمن هذه الممارسة المهمة أن تكون الحزم المنعكسة مائلة بعيدًا عن المحور البصري، مما يمنعها من تتبع المسار إلى المصدر.
مقالب الشعاع والحواجز
إدارة مسار الضوء الشارد والمنعكس بشكل فعال. استخدم مقالب شعاع (أجهزة عالية الامتصاص، غالبًا ما تكون مبردة بالماء) لالتقاط وتبديد الطاقة بأمان من الحزم الموجهة خارج المحور. تثبيت يحير البصرية (هياكل تشبه الأنبوب ذات أسطح سوداء مضادة للانعكاس) داخل نظامك لاحتجاز الضوء المتناثر ومنعه من الارتداد حول العلبة.
دمج العوازل البصرية للأنظمة الحرجة
بالنسبة للأنظمة ذات الكسب العالي أو الحساسية الشديدة، مثل ألياف الليزر أو مكبرات الصوت أو الأنظمة التي تستخدم اتصالات الفضاء الحر، قد تكون التدابير السلبية غير كافية. ان عازل بصري هو مكون نشط يوضع مباشرة بعد مصدر الليزر. إنه بمثابة صمام أحادي الاتجاه للضوء، مما يسمح للشعاع الأمامي بالمرور بأقل قدر من الخسارة أثناء حجب وتخفيف أي ضوء ينتقل للخلف. تعتبر العوازل ضرورية عندما يؤدي الانعكاس الخلفي إلى عدم الاستقرار أو التنقل بين الأوضاع أو حدوث ضرر كارثي لصمام ثنائي الليزر أو مذبذب الليزر.
أفضل ممارسات التشغيل والصيانة
تتعلق الوقاية أيضًا بكيفية استخدامك للنظام وصيانته. البروتوكولات المتسقة تقلل المخاطر بشكل كبير.
- المحاذاة المسبقة مع الطاقة المنخفضة: قم دائمًا بإجراء محاذاة مسار الشعاع الأولي وتحديد موضع العدسة باستخدام ليزر توجيه مرئي منخفض الطاقة جدًا أو شعاع رئيسي مخفف بشدة. وهذا يمنع الانعكاسات العرضية عالية الطاقة أثناء الإعداد.
- النظافة أمر بالغ الأهمية: يمكن أن تصبح الملوثات مثل الغبار أو بصمات الأصابع أو بقايا الدخان الموجودة على سطح عدسة الليزر الضوئية مواقع امتصاص، مما يتسبب في تسخين موضعي وتلف الطلاء وزيادة التشتت والانعكاس بشكل غير متوقع.
- التفتيش المنتظم: قم بتنفيذ جدول زمني لفحص العدسات بصريًا (في ظل ظروف آمنة وغير ليزر) بحثًا عن علامات حرق الطلاء أو الحفر أو التلوث. استخدم أضواء الفحص بزاوية للكشف عن عيوب السطح.
- اعتبارات الشغل: انتبه إلى أن المواد شديدة الانعكاس (النحاس والذهب والألمنيوم المصقول) أو زوايا السقوط الحادة على قطعة العمل يمكن أن تسبب انعكاسات مرآوية قوية مرة أخرى في قطار البصريات. قد تحتاج معلمات العملية وزاوية الشعاع إلى التعديل.
ملخص استراتيجيات التخفيف حسب المكونات
يوفر الجدول التالي دليلاً مرجعيًا سريعًا لتطبيق هذه المبادئ على أجزاء مختلفة من نظام الليزر النموذجي.
| مكون النظام | خطر الانعكاس الخلفي الأساسي | تكتيكات الوقاية الموصى بها |
| أسطح العدسات | انعكاس فريسنل عند كل واجهة زجاجية هوائية. | طلاء AR خاص بالطول الموجي؛ استخدم العدسات الإسفينية أو الاتجاه الصحيح. |
| الشغل | انعكاس مرآوي من الأسطح اللامعة أو ذات الزوايا. | التحكم في زاوية الحادث؛ استخدام مقالب الشعاع لمسارات الانعكاس المعروفة؛ النظر في المعالجة السطحية. |
| مصدر الليزر | ردود فعل مباشرة تسبب عدم الاستقرار أو الضرر. | تثبيت عازل بصري. تأكد من أن جميع البصريات المنبع مائلة/مثبتة. |
| الضميمة مسار الشعاع | ضوء طائش يرتد إلى الشعاع الرئيسي. | استخدام يحير بأكسيد الأسود. استخدام المصائد الضوئية؛ حافظ على نظافة الجزء الداخلي. |
إن منع الانعكاس الخلفي بشكل فعال لا يتعلق بحل واحد بل بدفاع متعدد الطبقات. فهو يتطلب تكاملًا مدروسًا لعدسات الليزر الضوئية المحددة بشكل صحيح، والتصميم الميكانيكي الذكي، والعادات التشغيلية المنضبطة. من خلال تنفيذ هذه التدابير العملية المحددة، يمكنك إنشاء نظام ليزر قوي وموثوق به يحمي استثماراتك القيمة ويضمن أداءً متسقًا وآمنًا.
